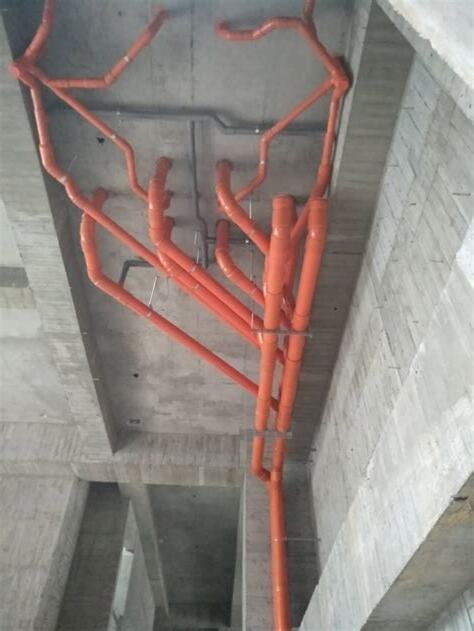

在都市化日益加深的現代社會,大樓管線圖扮演著維繫城市生活不可或缺的角色。它們不僅是建築物的藍圖,更是水、電、氣體等生命線的指南。透過清晰的管線圖,建築管理者可以更有效地進行維修和改造,確保大樓的舒適與安全。然而,隨著科技的進步和需求的變化,大樓管線圖也需要不斷更新和升級,以適應新時代的要求。
電氣施工圖的解讀與應用
一、電氣施工圖的內容與理解
電氣施工圖的內容會根據建築物的功能不同而有所差異,主要包括建築供配電、動力與照明、防雷與接地以及建築弱電等方面,用以表達不同的電氣設計內容。
在解讀建築電電氣工程圖時,應結合土建工程圖以及其它安裝工程圖進行閲讀,以瞭解各系統之間的配合關係。
建築電電氣工程圖在設備安裝方法、質量要求以及使用維護方面的技術要求上往往無法完全體現,因此在閲讀圖紙時,有關安裝方法和技術要求等問題需要參照相關的圖集和規範。
材料設備表中列出了工程中所使用的各種設備和材料的名稱、型號、規格和數量,是編制採購設備、材料計劃的重要依據。
系統圖是對系統基本組成的補充,它與平面圖相輔相成,是指導施工的重要部分。
平面佈置圖是電電氣施工圖中的重要圖紙之一,如變、配電所電氣的安裝平面圖、照明平面圖、防雷接地平面圖等,用於表示電氣設備的編號、名稱、型號以及安裝位置、線路的起始點、敷設部位、敷設方式及導線型號、規格、根數、管徑大小等。通過閲讀系統圖,瞭解系統基本組成之後,就可以根據平面圖編制工程預算和施工方案,然後組織施工。
控制原理圖詳細表示了電氣設備的控制原理,用於指導電氣設備的安裝和控制系統調試運行工作。
安裝大樣圖是詳細展示電氣設備安裝方法的圖紙,對安裝部件的各部位有具體圖示和詳細尺寸,是進行安裝施工和編制工程材料計劃時的重要參考。
二、電氣施工圖的解讀順序與要點
熟悉電氣的圖例符號,理解圖例和
裝設絕緣支持物、線夾等,敷設導線;(6) 識讀時,施工圖中各圖紙應協調配合閲讀。對於具體工程來説,為説明配電關係需要配電系統圖;為説明電氣設備、器件的安裝位置需要平面佈置圖;為説明控制原理需要控制原理圖;為表示元件連接關係需要安裝接線圖;為説明設備、材料的特性、參數需要設備材料表等。這些圖紙用途不同,但必須協調一致。在識讀時應結合起來,以全面瞭解工程或分部項目。設計説明是電氣施工圖的第一張圖紙,主要包含上述資訊。
