通過選擇圖形位置和定義希望檢查採光和陰影投射的時限，日照分析圖允許查看真實情況的整個專案或專案的選定部份。您實際看到的是一系列簡單的或照片渲染的3D圖片，這些圖片是由當前的3D 投影設定、 當前的3D 樣式或 照片渲染設定以及 太陽位置設定中定義。
日照分析的應用與設定
透過選擇圖形位置並定義希望檢查日照和陰影投射的時限，日照分析能夠讓我們查看專案在真實情況下的樣貌，或是專案的特定部分。我們所看到的實際上是一系列根據當前3D投影設定、3D樣式或照片渲染設定，以及太陽位置設定中定義的簡單或照片渲染風格的3D圖片。專案的 geographic location，包括專案正北方向，在選項 > 專案個性設定 > 地點設定中定義。需要注意的是，Archicad使用來自國家再生能源實驗室（美國）的太陽位置算法來計算太陽頂點和方位角角度。有關此算法的更多信息，請參閲：太陽位置算法。您可以即時在螢幕上顯示生成的動畫，或者是將它們儲存為所需的檔案格式，並使用影片播放器在各個平台上播放。所有日照分析的投影都是按照當前平行投影或透視視圖創建的，包括太陽位置，這些都在3D投影設定對話框中定義。
-
點擊3D視窗：使用3D視窗作為圖像源和預覽視窗。
-
點擊照片渲染視窗：使用照片渲染視窗作為圖像源和預覽視窗。注意：在創建日照分析之前，請選擇一種圖片渲染場景來生成具有照片真實感的圖形。
-
選擇日照分析的時長：從日出到日落，或者是輸入特定的小時和分鐘時段。
-
間距：為在以上設定的時間範圍內獲取日照分析圖像，可以對時間間距進行以分鐘為單位的設定。
-
為每一幀重建模型：如果勾選此選項，Archicad會在每一幀後重建專案，並根據重建的模型創建新的視圖。注意：假如專案包含隨著每一幀變化的圖庫部件，這個選項可以創造額外的動畫效果。如果圖庫部件的參數設定為隨同幀數變化，那麼這就可以實現。
實踐操作：在Grasshopper中進行日照分析
在之前的三篇Grasshopper分析圖教程（製圖教室新年第一彈：酷炫動態人流疏散GH和分析圖小技巧（1）：如何做出一張好看的氣象分析圖以及GH分析圖小技巧（2）如何繪製城市人流分析圖）中，今天LAC製圖教室將繼續帶領大家進行GH分析圖的學習。同之前一樣，本次教程也是在Rhino和Grasshopper平台上進行演示的，因此我們不需要單獨的日照軟件進行分析，而是將利用GH的Ladybug插件進行日照的分析和特定時間日照時間的演算。在分析之前，由於日照會受到我們場地內的建築以及其他地形和周邊建築的影響，所以我們首先需要在Rhino中創建自己建築所在場地的模型。在這裏，小編將懶省事，直接在Cadmapper上下載一個中環附近Rhino格式的地形作為我們的分析場地。

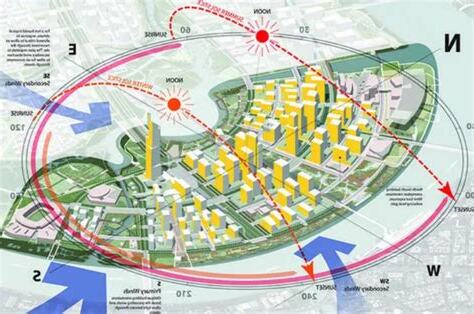

日照分析圖
台灣位於亞熱帶氣候帶，氣候多變。為了更好地瞭解台灣不同地區的日照情況，日照分析圖成為了一項重要的工具。日照分析圖是用來分析一個地區在不同時間段內的日照情況的圖表。
日照分析圖能夠揭示一個地區的日照時間、日照方向以及日照強度等信息。受到地形地勢、建築物、樹木等因素的影響，同一個地區不同位置的日照情況可能存在較大的差異。因此，透過日照分析圖，我們可以更加全面地瞭解一個地區的日照情況，對於室內設計、建築規劃以及農作物種植等方面都有一定的參考價值。
日照分析圖通常以曲線圖、方向圖和陰影圖等形式呈現。曲線圖用來表示不同時間段內的日照時間長度，可以幫助我們瞭解在一天內，哪些時間段的日照時間較長，哪些時間段的日照時間較短。方向圖用來表示太陽的射線方向，可以幫助我們瞭解太陽的運行軌跡以及日照的分佈情況。陰影圖則用來表示不同地區的陰影情況，可以幫助我們瞭解建築物、樹木等遮蔽物對日照的影響。
日照分析圖的製作需要蒐集一定的數據。常見的數據包括地理位置、緯度、氣象數據等。根據這些數據，我們可以使用專業的計算軟件進行模擬和分析，從而得出日照分析圖。在製作日照分析圖時，還需要考慮到不同季節、不同時間的日照情況的變化，以獲得更加準確的結果。
總之，日照分析圖是一項重要的工具，可以幫助我們更好地瞭解地區的日照情況。無論是在建築設計、室內規劃還是農作物種植等方面，都有重要的應用價值。希望透過日照分析圖的使用，我們能夠創造出更舒適、高效的生活環境。
